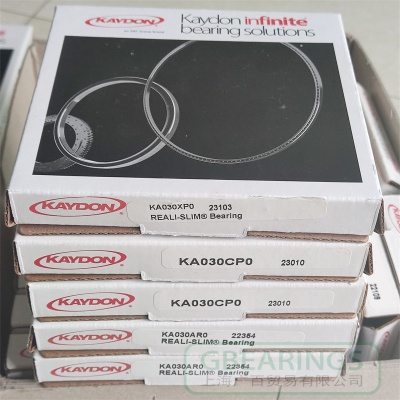

Kaydon REALI-SLIM® KAA系列C型開式深溝球軸承
**輕量化 | 高載荷 | 高精度 | 適配高端工業場景
產品概述
KAA系列屬于KAYDON軸承旗艦產品線REALI-SLIM®薄壁軸承中的C型開式深溝球軸承，采用經典康拉德（Conrad）結構設計，核心優勢如下：
- **空間節省：0.1875英寸×0.1875英寸等截面設計，內徑增大時截面尺寸保持恒定，較傳統軸承減重**可達70%
- 復合載荷能力：核心承受徑向載荷，深滾道結構可同時承受任意方向的單向推力載荷，適合與其他軸承配對使用
- 高平穩性配置：標配彈鎖式保持架、3/32"精密滾珠，旋轉噪聲低、跳動小，適配高精度旋轉場景
詳細技術參數
單位說明：尺寸為英寸，載荷/重量為磅
| Kaydon軸承型號 | 孔徑 | 外徑 | L1 | L2 | 徑向靜載荷 | 徑向動載荷 | 重量 |
|---|---|---|---|---|---|---|---|
| KAA10CL0軸承 | 1.000 | 1.375 | 1.140 | 1.235 | 290 | 188 | 0.026 |
| KAA15CL0軸承 | 1.500 | 1.875 | 1.640 | 1.735 | 400 | 225 | 0.039 |
| KAA17CL0軸承 | 1.750 | 2.125 | 1.890 | 1.985 | 460 | 242 | 0.045 |
標注說明：
① 載荷值為標準工況下測試值，復合載荷場景需通過Kaydon官方選型工具校驗壽命
② 靜載荷為軸承**變形量不超過滾珠直徑1/10000時的**允許載荷
③ F=0.015為軸與軸承座安裝配合的標準公差建議
結構與規格說明
核心結構參數
- 截面尺寸：0.1875英寸 × 0.1875英寸
- 滾動體：3/32"高精密軸承鋼滾珠
- 保持架：標配彈鎖式保持架（可定制銅保持架）
- 密封配置：開式無密封，支持定制單側/雙側防塵蓋
- 精度等級：標準為KAYDON 1級（等同于ABEC 1F），支持升級至ABEC 5F/7F高精度等級
- 材質可選：AISI 52100軸承鋼 / AISI 440C不銹鋼 / ENDURAKOTE®防腐鍍層
典型應用場景
半導體制造設備
精密光學轉臺
小型機器人關節
航空航天姿態調整機構
醫療檢測設備旋轉部件
自動化檢測儀器
<
<
<
